DW系列多層帶式干燥機

Jianda dry engineering

產品概述

該機屬廂式結構，廂內設有多層傳送帶，傳送帶在廂內循環運動。物料均勻分布在第一層傳送帶上，通過鏈條的傳動，由第一層網帶倒入下一層網帶，下層反向交替逐一直落到^后一層網帶，此時物料水份也達到烘干要求?？諝庋h采用逆流工藝，高溫低濕空氣從干燥機^下層網帶向上穿流…

咨詢反饋: 聯系我們

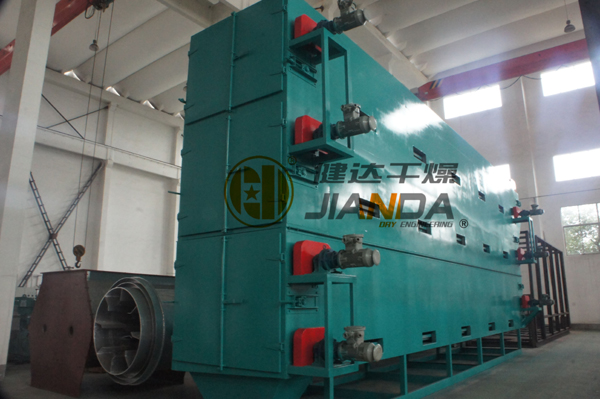

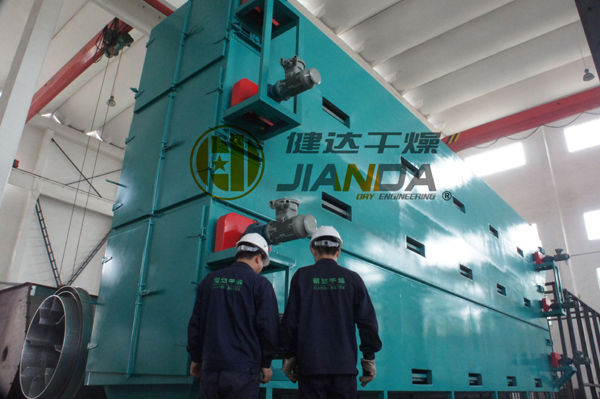

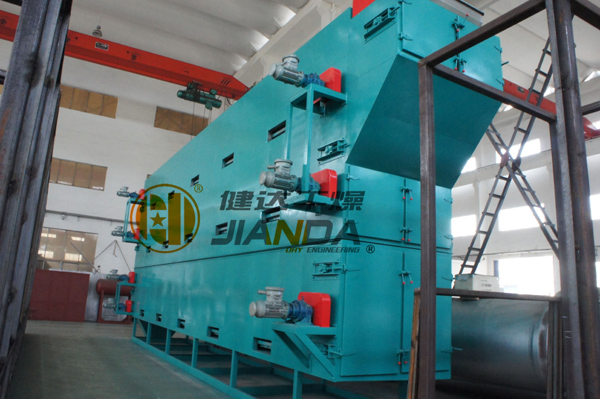

產品詳情圖片錦集

概述：
該機屬廂式結構，廂內設有多層傳送帶，傳送帶在廂內循環運動。物料均勻分布在第一層傳送帶上，通過鏈條的傳動，由第一層網帶倒入下一層網帶，下層反向交替逐一直落到^后一層網帶，此時物料水份也達到烘干要求?？諝庋h采用逆流工藝，高溫低濕空氣從干燥機^下層網帶向上穿流，進行傳質傳熱，從而達到去除水份的目的，尾氣通過引風機由頂部排出。設備自動化程度高，物料在干燥過程自動翻料，保證物料干燥均勻。勞動強度低，工作環境好，設備維護簡單。箱底設計有落料斜板及快開清掃門，便于清理箱內粉料。

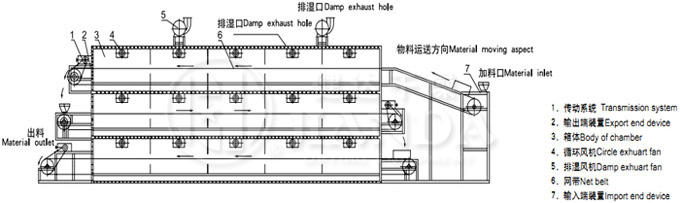

結構示意圖：
DW系列多層帶式干燥機結構示意圖

技術參數：

型號	DW3-1.2-8	DW3-1.2-10	DW3-1.6-8	DW3-1.6-10	DW3-2-8	DW3-2-10
單元數	4×3	5×3	4×3	5×3	4×3	5×3
帶寬(m)	1.2		1.6		2.0
干燥段長 (m)	8×3	10×3	8×3	10×3	8×3	10×3
鋪料厚(mm)	10-80
使用溫度 (°C)	50~150
蒸汽壓力(Mpa)	0.2~0.8
蒸汽耗量 (kg/h)	360~600	420~720	450~840	480-960	1510-1080	630-1350
換熱面積(m2)	816	1020	1056	1320	1344	1680
干燥強度(kgH2O/h)	150-450	240-650	220-600	280-750	300-600	350-850
風機數量	14	17	14	17	14	17
風機總功率 (kw)	30.8	32.6	30.8	32.6	54.2	56
設備總功率 (kw)	35.3	37.1	35.3	37.1	58.7	60.5
外形尺寸(L×W×H)	9.77×2.2×4.7	11.7×2.2×4.7	9.77×2.6×4.7	11.7×2.6×4.7	9.77×3.06×4.7	11.77×3.06×4.9
重量(kg)	4800×3	5780×3	5400×3	6550×3	6350×3	7800×3

應用客戶

DW系列多層帶式干燥機銷售業績表

序號	設備名稱	臺數	型號	買貨人單位
1	帶式干燥機	2	4DW-2×20	連云港東茂礦業有限公司
2	帶式干燥機	2	2-DW-2×16.5	江蘇牧羊集團有限公司
3	帶式干燥機	1	2-DW-2×15	秦皇島金海食品工業有限公司（金龍魚集團）
4	帶式干燥機	3	3-DW-2×10	泰安固瑞特精細化工有限公司
5	帶式干燥機	1	2-DW-1.6×10	山西振東集團五和食品有限公司
6	帶式干燥機	2	2-DW-0.8×33	中國石油化工股份有限公司催化劑長嶺分公司
7	帶式干燥機	5	2-DW-2×20	上海恒業集團化工有限公司
8	帶式干燥機	3	3-DW-2×16	上海久宙化學品有限公司
9	帶式干燥機	1	3-DW-2×4	遼寧海城艾?；塾邢薰?
10	帶式干燥機	1	2-DW-2×30	菲律賓DAVAL MILLING ENTERPRISES
11	帶式干燥機	1	3-DW-1.2×8	北京嘉博文生物科技有限公司
12	帶式干燥機	1	3-DW-2×8	上海申亞動物保健品有限公司
13	帶式干燥機	1	3-DW-2×40	伊朗KRAL AZARBAIJAN FOODSTUFF PACHING AND PRADUCING CO.,LTD
